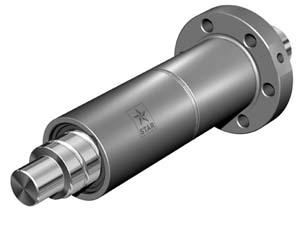

标准系列
  带标准密封及加强型密封
     预紧7%或10%额定动载荷
用于滚压精密丝杠SN-R，公差等级T5，T7
和精密丝杠SN-F，公差等级P1，P3，P5，(T7)

注意：由于加工需要，精密丝杠SN-F中的螺纹根径d2可能最多要小0.3mm。

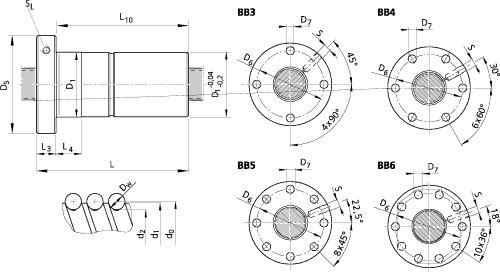

d0=公称直径
P=螺距(R=右，L=左)
Dw=滚珠直径
i=螺母内滚珠螺旋圈数


规格
d0×P×Dw - i
部件号
DWG
文档
额定载荷
速度
Vmax
[m/min]
尺寸(mm)
d1
d2
D1
g6
D5
安装
孔图
 D6 D7
L
L3
L4
 L10
S
重量
m
(kg)
动载
C
(N)
静载
C0
(N)
16×5R×3-4 1502-0-1023
12300 16100 30 15.0 12.9 28 53 BB3 40 6.6 72 12 10 60 M6 0.33
20×5R×3-4 1502-1-1033
14300 21500 30 19.0 16.9 33 58 BB4 45 6.6 82 12 10 70 M6 0.45
25×5R×3-4 1502-2-1033
15900 27200 30 24.0 21.9 38 63 BB4 50 6.6 82 12 10 70 M6 0.53
25×10R×3-4 1502-2-4033
15700 27000 60 24.0 21.9 38 63 BB4 50 6.6 120 12 16 108 M6 0.70
32×5R×3.5-4 1502-3-1033
21600 40000 23 31.0 28.4 48 73 BB4 60 6.6 88 13 10 75 M6 0.84
32×10R×3.969-5 1502-3-4033
31700 58300 47 31.0 27.9 48 73 BB4 60 6.6 146 13 16 133 M6 1.22
40×5R×3.5-5 1502-4-1033
29100 64100 19 39.0 36.4 56 80 BB4 68 6.6 100 15 10 85 M8×1 1.13
40×10R×6-4 1502-4-4033
50000 86400 38 38.0 33.8 63 95 BB4 78 9 140 15 16 125 M8×1 2.25
40×10R×6-6 1502-4-4034
72100 132200 38 38.0 33.8 63 95 BB4 78 9 180 15 16 165 M8×1 2.83
40×20R×6-3 1502-4-7033
37900 62800 75 38 33.8 63 95 BB4 78 9 175 15 25 160 M8×1 2.66
50×5R×3.5-5 1502-5-1033
32000 81300 15 49.0 46.4 68 98 BB4 82 9 100 15 10 85 M8×1 1.60
50×10R×6-4 1502-5-4033
55400 109000 30 48.0 43.8 72 110 BB4 90 11 140 18 16 122 M881 2.74
50×10R×6--6 1502-5-4034
79700 166500 30 48.0 43.8 72 110 BB4 90 11 180 18 16 162 M8×1 3.39
50×20R×6.5-6 1502-5-7034
75700 149700 60 48.0 43.4 85 125 BB4 105 11 255 22 25 233 M8×1 6.71
63×10R×6-4 1502-6-4033
61800 140500 24 61.0 56.8 85 125 BB4 105 11 140 22 16 118 M8×1 3.53
63×10R×6-6 1502-6-4034
88800 214300 24 61.0 56.8 85 125 BB4 105 11 180 22 16 158 M8×1 4.32
63×20R×6.5-5 1502-6-7034
83900 190300 48 61.0 56.4 95 140 BB4 118 14 255 22 25 233 M8×1 8.65
80×10R×6.5-6 1502-7-4034
108400 291700 19 78.0 73.3 105 150 BB4 125 14 190 22 16 168 M8×1 6.35
80×20R×12.7-6 1502-7-7004
262700 534200 30 76.0 67.0 125 180 BB5 152 18 340 25 25 315 M8×1 20.20
100×10R×6.5-6 1502-8-4024
119500 371900 10 98.0 93.4 125 180 BB5 152 18 190 25 16 165 M8×1 8.19
100×20R×12.7-6 1502-8-7024
295100 686400 20 96.0 87.1 145 200 BB5 172 18 340 30 25 310 M8×1 24.50
125×10R×6.5-6 1502-9-4024
130600 468700 8 123.0 118.0 150 210 BB5 180 18 190 30 16 160 M8×1 10.80
125×20R×12.7-6 1502-9-7024
326500 870400 16 121.0 112.0 170 230 BB6 200 18 340 40 25 300 M8×1 31.00
