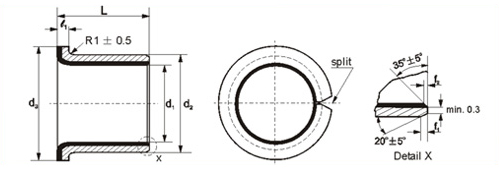

SF-1F 标准衬套尺寸
Unit(单位):mm
轴径
座孔
H7
代号
尺寸
f1
f2
d1
d2
d3±0.25
L±0.25
l1-0.2
6 -0.013
-0.028
8 +0.015
06040
6
8
12
4
1
0.6
0.3
06070
7
8 -0.013
-0.028
10 +0.015
08055
8
10
15
5.5
08075
7.5
10 -0.016
-0.034
12 +0.018
10070
10
12
18
7
10090
9
10120
12
12 -0.016
-0.034
14 +0.018
12070
12
14
20
7
12090
9
12120
12
14 -0.016
-0.034
16 +0.018
14120
14
16
22
12
14170
17
15 -0.016
-0.034
17 +0.018
15090
15
17
23
9
15120
12
15170
17
16 -0.016
-0.034
18 +0.018
16120
16
18
24
12
16170
17
18 -0.016
-0.034
20 +0.021
18120
18
20
26
12
18170
17
18200
20
20 -0.020
-0.041
23 +0.021
20115
20
23
30
11.5
1.5
0.6
0.4
20165
16.5
20215
21.5
22 -0.020
-0.041
25 +0.021
22150
22
25
32
15
22200
20
25 -0.020
-0.041
28 +0.021
25115
25
28
35
11.5
25165
16.5
25215
21.5
30 -0.020
-0.041
34 +0.025
30160
30
34
42
16
2
1.2
0.4
30260
26
35 -0.025
-0.050
39 +0.025
35160
35
39
47
16
35260
26
40 -0.025
-0.050
44 +0.025
40260
40
44
53
26
40400
40
