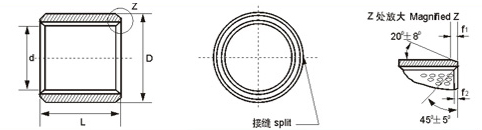

SF-1 标准衬套尺寸
Unit(单位):mm
d
D
轴径
座孔
H7
壁厚
f1
f2
L 0
-0.40
(d≤φ30 L -0.30
d>φ30 L -0.40)
最小
最大
6
8
10
12
15
20
25
30
40
50
6
8
6 -0.013
-0.028
8 +0.015
0.980
1.005
0.6
0.3
0606
0608
0610







8
10
8 -0.013
-0.028
10 +0.015
0806
0808
0810
0812
0815





10
12
10 -0.016
-0.034
12 +0.018
1006
1008
1010
1012
1015
1020




12
14
12 -0.016
-0.034
14 +0.018
1206
1208
1210
1212
1215
1220
1225



13
15
13 -0.016
-0.034
15 +0.018


1310


1320




14
16
14 -0.016
-0.034
16 +0.018


1410
1412
1415
1420
1425



15
17
15 -0.016
-0.034
17 +0.018


1510
1512
1515
1520
1525



16
18
16 -0.016
-0.034
18 +0.018


1610
1612
1615
1620
1625



17
19
17 -0.016
-0.034
19 +0.021


1710
1712

1720




18
20
18 -0.016
-0.034
20 +0.021


1810
1812
1815
1820
1825



20
23
20 -0.020
-0.041
23 +0.021
1.475
1.505
0.6
0.4


2010
2012
2015
2020
2025
2030


22
25
22 -0.020
-0.041
25 +0.021


2210
2212
2215
2220
2225
2230


24
27
24 -0.020
-0.041
27 +0.021




2415
2420
2425
2430


25
28
25 -0.020
-0.041
28 +0.021


2510
2512
2515
2520
2525
2530
2540
2550
28
32
28 -0.020
-0.041
32 +0.025
1.970
2.005
1.2
0.4




2815
2820
2825
2830
2840

30
34
30 -0.020
-0.041
34 +0.025



3012
3015
3020
3025
3030
3040

32
36
32 -0.025
-0.050
36 +0.025





3220

3230
3240

35
39
35 -0.025
-0.050
39 +0.025



3512
3515
3520
3525
3530
3540
3550
38
42
38 -0.025
-0.050
42 +0.025




3815


3830
3840

40
44
40 -0.025
-0.050
44 +0.025



4012

4020
4025
4030
4040

4050

Unit(单位):mm
d
D
轴径
座孔
H7
壁厚
f1
f2
L 0
-0.40
最小
最大
20
25
30
40
50
60
70
80
100
45
50
45 -0.025
-0.050
50 +0.025
2.460
2.505
1.8
0.6
4520
4525
4530
4540
4550




50
55
50 -0.025
-0.050
55 +0.030
5020

5030
5040
5050
5060



55
60
55 -0.030
-0.060
60 +0.030


5530
5540
5550
5560



60
65
60 -0.030
-0.060
65 +0.030


6030
6040
6050
6060
6070


65
70
65 -0.030
-0.060
70 +0.030


6530
6540
6550
6560
6570


70
75
70 -0.030
-0.060
75 +0.030



7040
7050
7060
7070
7080

75
80
75 -0.030
-0.060
80 +0.030


7530
7540
7550
7560
7570
7580

80
85
80 -0.030
85 +0.035
2.440
2.490
1.8
0.6



8040
8050
8060
8070
8080
80100
85
90
85 -0.035
90 +0.035



8540

8560

8580
85100
90
95
90 -0.035
95 +0.035



9040
9050
9060

9080
90100
95
100
95 -0.035
100 +0.035




9550
9560

9580
95100
100
105
100 -0.035
105 +0.035




10050
10060

10080

105
110
105 -0.035
110 +0.035





10560

10580

110
115
110 -0.035
115 +0.035





11060

11080

120
125
120 -0.035
125 +0.040
2.415
2.465
1.8
0.6





12060

12080
120100
125
130
125 -0.040
130 +0.040





12560


125100
130
135
130 -0.040
135 +0.040





13060

13080
130100
140
145
140 -0.040
145 +0.040





14060

14080
140100
150
155
150 -0.040
155 +0.040





15060

15080
150100
160
165
160 -0.040
165 +0.040





16060

16080
160100
180
185
180 -0.040
185 +0.046
2.415
2.465
1.8
0.6







18080
180100
190
195
190 -0.046
195 +0.046







19080
190100
200
205
200 -0.046
205 +0.046





20060

20080
200100
220
225
220 -0.046
225 +0.046







22080
220100
250
255
250 -0.046
255 +0.052
2.415
2.465
1.8
0.6







25080
250100
260
265
260 -0.052
265 +0.052







26080
260100
280
285
280 -0.052
285 +0.052







28080
280100
300
305
300 -0.052
305 +0.052







30080
300100
