输送系统 链条传动式辊子输送机
输送货物 箱子、托盘、轮胎等
适用场合 室内输送
轴承组件 轴承座钢制镀锌非标轴承半精密级 |
管 |
|
轴 |
传动元件 |
直缝电焊钢管GB/T13793-1992
外径38,50,57,60,76,89mm |
|
冷拉圆钢GB/T905-1994
全扁榫式直径12,15,20mm
内牙轴式直径12,15,20mm |
钢制链轮(齿数GB/T1234-1997)
齿数=9,11,14配用08B链条
齿数=13配用10A链条
表面镀锌 |
|
|

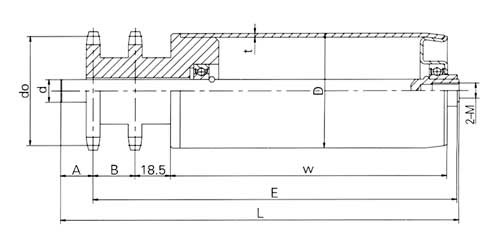

内牙轴式
|
辊子直径
D |
轴芯直径
d |
|
链条节距 |
齿数
Z |
配用链条 |
节圆直径 |
38 |
12 |
E=W+45 L=W+63 A=17 B=22 |
12.7 |
9 |
08B |
37.13 |
50,57 |
12 |
E=W+45 L=W+63 A=17 B=22 |
12.7 |
11 |
08B |
45.08 |
60 |
12 |
E=W+45 L=W+63 A=17 B=22 |
12.7 |
14 |
08B |
57.07 |
60 |
15 |
E=W+45 L=W+63 A=17 B=22 |
12.7 |
14 |
08B |
57.07 |
76,89 |
20 |
E=W+48 L=W+69 A=20 B=25 |
15.875 |
13 |
10A |
66.33 |
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863 |
|
|
外管材质 |
管径及壁厚 |
轴芯直径 d |
D × t |
Ø12 / M8 × 15 |
Ø15 / M10 × 20 |
Ø20 / M12 × 25 |
钢制镀锌
|
Ø38 × 1.2 |
PGSC-HCA-ADA |
|
|
Ø50 × 1.5 |
PGSC-HGA-ADA |
PGSC-HGA-AEA |
|
Ø57 × 1.5 |
PGSC-HHA-ADA |
|
|
Ø60 × 2.0 |
PGSC-HJA-ADA |
PGSC-HJA-AEA |
PGSC-HJA-AGA |
Ø76 × 3.0 |
|
|
PGSC-HOA-AGA |
Ø89 × 3.0 |
|
|
PGSC-HQA-AGA |
|
|

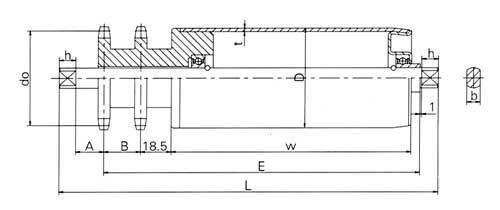

全扁榫式
|
辊子直径
D |
轴芯直径
d |
|
链条节距 |
齿数
Z |
配用链条 |
节圆直径 |
38 |
12 |
E=W+45 L=W+83 A=17 B=22 |
12.7 |
9 |
08B |
37.13 |
50,57 |
12 |
E=W+45 L=W+83 A=17 B=22 |
12.7 |
11 |
08B |
45.08 |
60 |
12 |
E=W+45 L=W+83 A=17 B=22 |
12.7 |
14 |
08B |
57.07 |
60 |
15 |
E=W+45 L=W+83 A=17 B=22 |
12.7 |
14 |
08B |
57.07 |
76,89 |
20 |
E=W+48 L=W+89 A=25 B=20 |
15.875 |
13 |
10A |
66.33 |
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863 |
|
|
外管材质 |
管径及壁厚 |
轴芯直径 d |
D × t |
Ø12 / bh 8 × 10 |
Ø15 / bh 12 × 10 |
Ø20 / bh 16 × 14 |
钢制镀锌
|
Ø38 × 1.2 |
PGSC-HCA-ADB |
|
|
Ø50 × 1.5 |
PGSC-HGA-ADB |
PGSC-HGA-AEB |
|
Ø57 × 1.5 |
PGSC-HHA-ADB |
|
|
Ø60 × 2.0 |
PGSC-HJA-ADB |
PGSC-HJA-AEB |
PGSC-HJA-AGB |
Ø76 × 3.0 |
|
|
PGSC-HOA-AGB |
Ø89 × 3.0 |
|
|
PGSC-HQA-AGB |
|
|
