输送系统 圆带传动式辊子输送机
输送货物 纸箱及塑料袋、钢制容器等
适用场合 室内输送
轴承组件 轴承座钢制镀锌
半标轴承 半精密级 |
管 |
|
轴 |
传动元件 |
直缝电焊钢管GB/T13793-1992
外径38,50,60mm
不锈钢焊接管GB/T12770-1991
外径38,50,60mm
不锈钢无缝钢管GB/T8162-87
外径38,50,60mm |
|
冷拉圆钢GB/T905-1994
镀锌处理(仅用于不锈钢外管时)
弹簧压入式直径12mm
内牙轴式直径12mm |
直径5mm圆形皮带 |
|
|

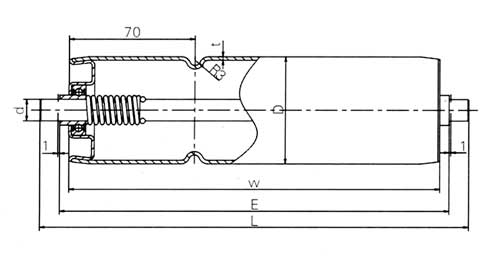

弹簧压入式
|
辊子直径 D |
轴芯直径
d |
|
38,50,60 |
12 |
E = W + 9 L = W + 31 |
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863 |
|
外管材质 |
管径及壁厚 |
轴芯直径 d |
D × t |
Ø12 |
钢制镀锌
|
Ø38 × 1.5 |
PCDC-HDA-ADA |
Ø50 × 1.5 |
PCDC-HGA-ADA |
Ø60 × 2.0 |
PCDC-HJA-ADA |
不锈钢 |
Ø38 × 1.2 |
PCDC-NCC-BDA |
Ø50 × 1.2 |
PCDC-NFC-BDA |
Ø60 × 2.0 |
PCDC-NJC-BDA |
|
|
|

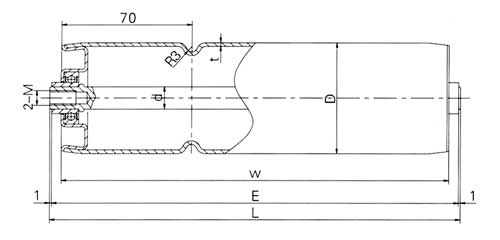

内牙轴式
|
辊子直径 D |
轴芯直径 d |
|
38,50,60 |
12 |
E = W + 9 L = W + 11 |
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863 |
|
外管材质 |
管径及壁厚 |
轴芯直径 d |
D × t |
Ø12 / M8 × 15 |
钢制镀锌
|
Ø38 × 1.5 |
PCDC-HDA-ADB |
Ø50 × 1.5 |
PCDC-HGA-ADB |
Ø60 × 2.0 |
PCDC-HJA-ADB |
不锈钢 |
Ø38 × 1.2 |
PCDC-NCC-BDB |
Ø50 × 1.2 |
PCDC-NFC-BDB |
Ø60 × 2.0 |
PCDC-NJC-BDB |
|
|
|

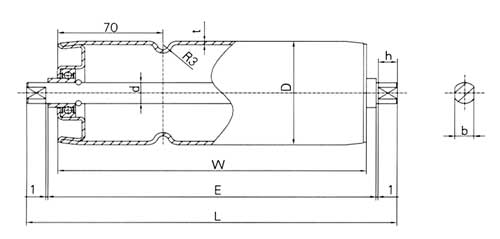

全扁榫式
|
辊子直径 D |
轴芯直径 d |
|
38,50,60 |
12 |
E = W + 9 L = W + 31 |
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863 |
|
外管材质 |
管径及壁厚 |
轴芯直径 d |
D × t |
Ø12 / bh 8 × 10 |
钢制镀锌
|
Ø38 × 1.5 |
PCDC-HDA-ADC |
Ø50 × 1.5 |
PCDC-HGA-ADC |
Ø60 × 2.0 |
PCDC-HJA-ADC |
不锈钢 |
Ø38 × 1.2 |
PCDC-NCC-BDC |
Ø50 × 1.2 |
PCDC-NFC-BDC |
Ø60 × 2.0 |
PCDC-NJC-BDC |
|
|
|
|
