您所在的位置  技术支持 》 辊筒篇  》 AOOF系列

返回上一页

输送系统  无动力式辊子输送(弯道)机
输送货物  纸箱、托盘、周转箱、麻袋等
适用场合  室内输送
轴承组件  端盖材质 聚丙烯(PP)
                  双面密封精度级轴承GB/T276-94

2mm壁厚锥形钢管

冷拉圆钢GB/T905-1994
冷拉六角钢GB/T905-1994

弹簧压入式直径11hex(六角轴),12mm
内牙轴式直径12mm

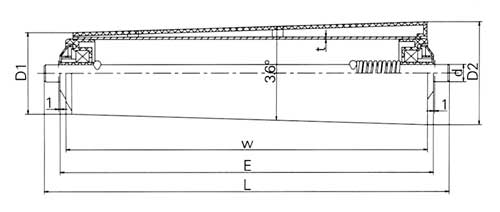

弹簧压入式
辊子直径 D1
轴芯直径 d
50
12
E = W + 9    L = W + 31
56
11hex(六角轴)
E = W + 9    L = W + 31
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
辊子长度
大端直径
轴芯直径 d
轴芯直径 d
W
D2
Ø12
11hex
钢制外套
塑钢锥套
295
74.2
AOOF-JAA-ADA
AOOF-JAA-ALA
343
77.3
AOOF-JBA-ADA
AOOF-JBA-ALA
396
80.6
AOOF-JCA-ADA
AOOF-JCA-ALA
447
83.8
AOOF-JDA-ADA
AOOF-JDA-ALA
495
86.8
AOOF-JEA-ADA
AOOF-JEA-ALA
549
90.2
AOOF-JFA-ADA
AOOF-JFA-ALA
600
93.4
AOOF-JGA-ADA
AOOF-JGA-ALA
647
96.4
AOOF-JHA-ADA
AOOF-JHA-ALA
701
99.6
AOOF-JIA-ADA
AOOF-JIA-ALA
752
103
AOOF-JJA-ADA
AOOF-JJA-ALA
854
109.4
AOOF-JKA-ADA
AOOF-JKA-ALA

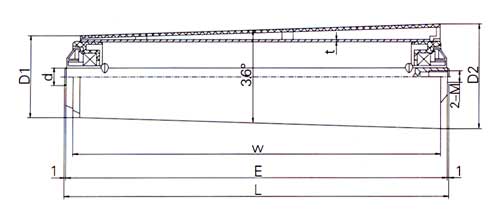

内牙轴式
辊子直径 D1
轴芯直径 d
56
12
E = W + 9    L = W + 11
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
辊子长度
大端直径
轴芯直径 d
W
D2
Ø12 / M8 × 15
钢制外套
塑钢锥套
295
74.2
AOOF-JAA-ADB
343
77.3
AOOF-JBA-ADB
396
80.6
AOOF-JCA-ADB
447
83.8
AOOF-JDA-ADB
495
86.8
AOOF-JEA-ADB
549
90.2
AOOF-JFA-ADB
600
93.4
AOOF-JGA-ADB
647
96.4
AOOF-JHA-ADB
701
99.6
AOOF-JIA-ADB
752
103
AOOF-JJA-ADB
854
109.4
AOOF-JKA-ADB

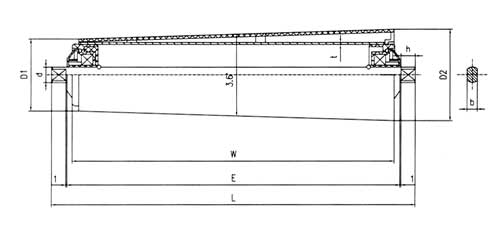

全扁榫式
辊子直径 D1
轴芯直径 d
56
12
E = W + 9    L = W + 31
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
辊子长度
大端直径
轴芯直径 d
W
D2
Ø12 / bh 8 × 10
钢制外套
塑钢锥套
295
74.2
AOOF-JAA-ADC
343
77.3
AOOF-JBA-ADC
396
80.6
AOOF-JCA-ADC
447
83.8
AOOF-JDA-ADC
495
86.8
AOOF-JEA-ADC
549
90.2
AOOF-JFA-ADC
600
93.4
AOOF-JGA-ADC
647
96.4
AOOF-JHA-ADC
701
99.6
AOOF-JIA-ADC
752
103
AOOF-JJA-ADC
854
109.4
AOOF-JKA-ADC

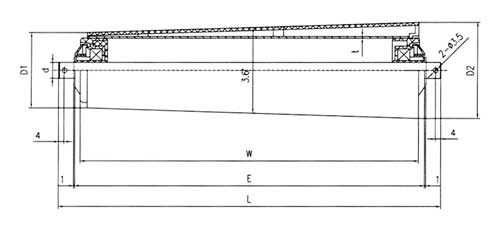

通轴销孔式
辊子直径 D1
轴芯直径 d
56
12
E = W + 9    L = W + 31
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
辊子长度
大端直径
轴芯直径 d
W
D2
Ø12
钢制外套
塑钢锥套
295
74.2
AOOF-JAA-ADD
343
77.3
AOOF-JBA-ADD
396
80.6
AOOF-JCA-ADD
447
83.8
AOOF-JDA-ADD
495
86.8
AOOF-JEA-ADD
549
90.2
AOOF-JFA-ADD
600
93.4
AOOF-JGA-ADD
647
96.4
AOOF-JHA-ADD
701
99.6
AOOF-JIA-ADD
752
103
AOOF-JJA-ADD
854
109.4
AOOF-JKA-ADD
