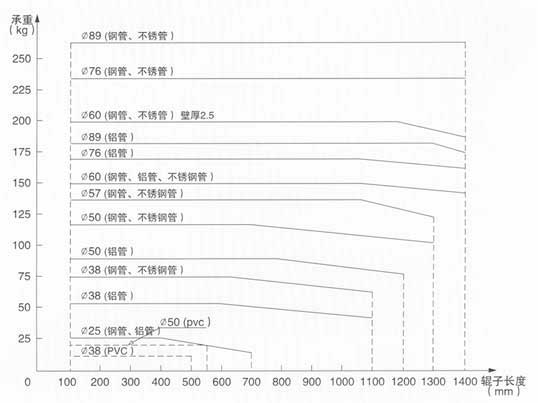

辊子承载表

辊子的设备选型

首先,应先确定输送物的外型尺寸,重量与其特性,即使在需要考虑特殊使用条件时,这一点也是非常重要的。
因为请确认已取得下述各项资料:
    •输送物体的长度,宽度和高度;
    •每一输送单元的重量;
    •输送物的底部状况;
    •有无特殊工作环境上的要求(例如:湿度,特殊高底温,化学品的影响);
    •输送机属无动力式或电机带动式;

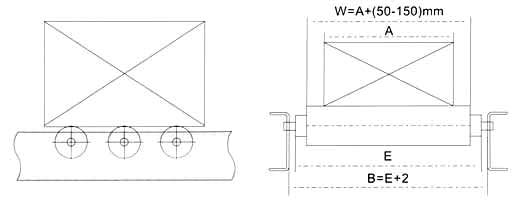

    为确保货物的平稳输送,必须任何时刻都至少有三支辊子与输送物保持接触。对软袋包装物必要时应加托盘输送。
    不同宽度的货物应选合适宽度的辊子(订货选型中辊子长度以 W 表示),一般情况下取“输送物宽度+(50~150)mm"。机架内档宽度 B 一般为E + 2 。(PGDC,PGSC系列除外)

对于底部刚度很大的物体,在不影响正常输送和安全的情况下,输送物体宽度可大于辊子长度。一般取 W ≥ 0.8A

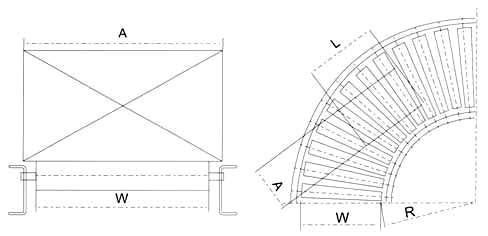

    对于弯道机的锥形辊子,其辊子长度可参与如下计算公式:
    W = ( R + A ) 2 + ( L / 2 ) 2 - R + ( 50 ~ 150 )
    W :辊子长度 (mm)
    R :转弯半径 (mm)
    A :输送物宽度 (mm)
    L :输送物长度 (mm)


依每支辊子所认可的荷载能力,将输送物的重量,平均分配到足够数量的辊子上。根据整体输送机的具体要求,选择辊子合适的安装方式。

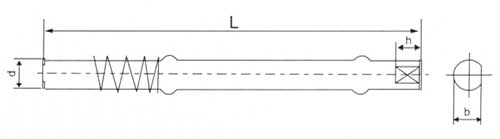

弹簧压入式

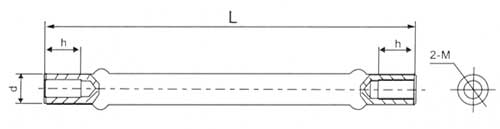

内牙轴式

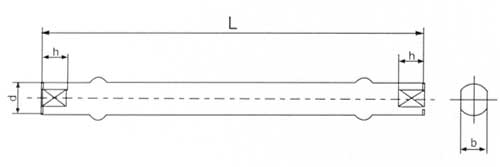

全扁榫式

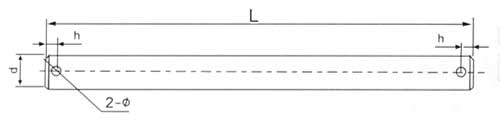

通轴销孔式
弹性半圆

管材及轴芯重量表
直缝电焊钢管
GB/T13793-1992
不锈钢焊接钢管
GB/T12700-1991
不锈钢无缝钢管
GB/T8162-1991
铝合金挤压圆管
GB/T4436-1995
冷拉圆钢、六角钢
GB/T905-1994
规格
mm
重量
kg/m
规格
mm
重量
kg/m
规格
mm
重量
kg/m
规格
mm
重量
kg/m
规格
mm
重量
kg/m
Ø25 × 1.0
0.59
Ø25 × 0.7
0.42
Ø38 × 1.2
1.37
Ø26.5 × 1.5
0.32
Ø6
0.22
Ø32 × 1.5
1.12
Ø32 × 1.2
0.91
Ø50 × 1.5
1.83
Ø38 × 1.5
0.46
Ø8
0.39
Ø38 × 1.2
1.08
Ø38 × 1.2
1.10
Ø60 × 2.5
3.54
Ø50.6 × 1.5
0.231
11 hex
0.823
Ø38 × 1.5
1.34
Ø50 × 1.2
1.44
Ø60 × 2.0
2.84
Ø60 × 2.0
0.984
Ø12
0.89
Ø50 × 1.2
1.44
Ø50 × 1.5
1.83
Ø76 × 3.0
5.44
Ø76 × 3.0
1.86
Ø15
1.38
Ø50 × 1.5
1.82
Ø89 × 4.0
8.44
Ø80 × 4.0
2.58
Ø20
2.45
Ø50 × 2.0
2.37
Ø89 × 4.0
2.88
Ø57 × 1.5

2.05

Ø60 × 2.0
2.84
Ø60 × 2.5
3.52
Ø60 × 3.0
4.19
Ø76 × 2.5
4.50
Ø76 × 3.0
5.40
Ø89 × 3.0
6.36
Ø89 × 4.0
8.33

选用指南
无动力式辊子输送机
型号
AOOA
AOOB
AOOC
AOOD
管径mm(钢制)
25/32/38/42/50/57/60
32/38/50/60
38/42/50/57/60/76/80/89
38/60
轴径mm
8,12
10,12,11hex(六角轴)
12,15,20
12,20
最大载荷kg
20/40/40/60/70/80
60/85/90/120
80/120/150/180/230/250/270
60/150
无动力式弯道
型号
AOOE
AOOF
管径mm(钢制)
38/42/50/60
58
轴径mm
12
12,11hex(六角轴)
最大载荷kg
120
50
"O"带传动式输送机
型号
PCDB / PCSB
PCDC / PCSC
PCDE / PCSE
PCDF / PCSF
管径mm(钢制)
50/60
50/60
50
56
轴径mm
12,11hex(六角轴)
12,15
12
12
最大载荷kg
70/100
80/110
70
40
传动元件
直径5mm圆形皮带
直径5mm圆形皮带
直径5mm圆形皮带
直径5mm圆形皮带
链条传动式输送机
型号
PSDH / PSSH
PGDC / PGSC
管径mm(钢制)
50/60
38/50/60/76/80
轴径mm
12
12,15,20
最大载荷kg
70/90
120/150/180/230/270
传动元件
塑钢链轮 / 钢制链轮
塑钢链轮 / 钢制链轮
链条传动式弯道机
型号
PGDE / PGSE
PSDF / PSSF
管径mm(钢制)
38/42/50/60
56
轴径mm
12
12
最大载荷kg
120
80
传动元件
钢制链轮 / 塑钢链轮
钢制链轮 / 塑钢链轮
积放式辊子输送机
型号
JSDH / JSSH
JKDG / JKSG
管径mm(钢制)
50/60
50/60/76/89
轴径mm
12
12,20
最大载荷kg
70
80
传动元件
钢制链轮 / 塑钢链轮
钢制链轮 / 塑钢链轮
