您所在的位置  技术支持 》 辊筒篇  》 AOOA系列

返回上一页

输送系统  无动力式辊子输送机
输送货物  纸箱、杂物、托盘、标准周转箱等
适用场合  室内输送(不适用皮带机托辊、改向辊)
轴承组件  钢座、特制轴承组件

直缝电焊钢管GB/T13793-1992
外径25,32,38,42,50,57,60mm

不锈钢焊接管GB/T12770-1991
外径25,32,38,50,60mm

铝合金挤圆管GB/T4436-1995
外径25,38,50,60mm

冷拉圆钢GB/T905-1994
镀锌处理(仅用于不锈钢外管时)

弹簧压入式直径8,12
全扁榫式直径8,12
内牙轴式直径8,12
通轴销孔式直径8,12

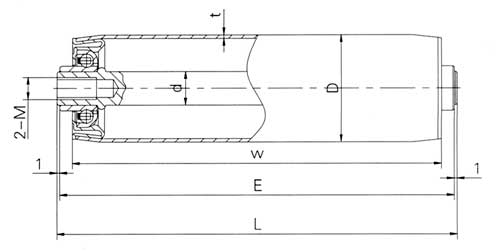

弹簧压入式
辊子外径 D
轴芯直径 d
25
8
E = W + 9    L = W + 31
32
8
E = W + 9    L = W + 31
38,42
12
E = W + 9    L = W + 31
50,60
12
E = W + 8    L = W + 30
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
管径及壁厚
轴芯直径 d
D × t
Ø8
Ø12
钢制镀锌
Ø25 × 1.0
AOOA-HAA-ABA
Ø32 × 1.5
AOOA-HBA-ABA
Ø38 × 1.2
AOOA-HCA-ADA
Ø42 × 1.5
AOOA-HEA-ADA
Ø50 × 1.2
AOOA-HFA-ADA
Ø57 × 1.5
AOOA-HHA-ADA
Ø60 × 1.5
AOOA-HIA-ADA
Ø60 × 2.0
AOOA-HJA-ADA
不锈钢
Ø25 × 1.0
AOOA-NAC-BBA
Ø32 × 1.5
AOOA-NBC-BBA
Ø38 × 1.2
AOOA-NCC-BDA
Ø50 × 1.2
AOOA-NFC-BDA
Ø60 × 1.5
AOOA-NIC-BDA
Ø60 × 2.0
AOOA-NJC-BDA
铝合金
Ø26.5 × 1.5
AOOA-AAC-ABA
Ø38 × 1.5
AOOA-ADC-ADA
Ø50.6 × 1.5
AOOA-AFC-ADA
Ø60 × 2.0
AOOA-AJC-ADA

内牙轴式
辊子外径 D
轴芯直径 d
25,32
8
E = W + 9    L = W + 11
38,42
12
E = W + 9    L = W + 11
50,60
12
E = W + 8    L = W + 10
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
管径及壁厚
轴芯直径 d
D × t
Ø8 / M5 × 10
Ø12 / M8 × 15
钢制镀锌
Ø25 × 1.0
AOOA-HAA-ABB
Ø32 × 1.5
AOOA-HBA-ABB
Ø38 × 1.2
AOOA-HCA-ADB
Ø42 × 1.5
AOOA-HEA-ADB
Ø50 × 1.2
AOOA-HFA-ADB
Ø57 × 1.5
AOOA-HHA-ADB
Ø60 × 1.5
AOOA-HIA-ADB
Ø60 × 2.0
AOOA-HJA-ADB
不锈钢
Ø25 × 1.0
AOOA-NAC-BBB
Ø32 × 1.5
AOOA-NBC-BBB
Ø38 × 1.2
AOOA-NCC-BDB
Ø50 × 1.2
AOOA-NFC-BDB
Ø60 × 1.5
AOOA-NIC-BDB
Ø60 × 2.0
AOOA-NJC-BDB
铝合金
Ø26.5 × 1.5
AOOA-AAC-ABB
Ø38 × 1.5
AOOA-ADC-ADB
Ø50.6 × 1.5
AOOA-AFC-ADB
Ø60 × 2.0
AOOA-AJC-ADB

全扁榫式
辊子外径 D
轴芯直径 d
32
8
E = W + 9    L = W + 31
38
12
E = W + 9    L = W + 31
50,60
12
E = W + 8    L = W + 30
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
管径及壁厚
轴芯直径 d
D × t
Ø8 / bh 6 × 10
Ø12 / bh 8 × 10
钢制镀锌
Ø25 × 1.0
AOOA-HAA-ABC
Ø32 × 1.5
AOOA-HBA-ABC
Ø38 × 1.2
AOOA-HCA-ADC
Ø42 × 1.5
AOOA-HEA-ADC
Ø50 × 1.2
AOOA-HFA-ADC
Ø57 × 1.5
AOOA-HHA-ADC
Ø60 × 1.5
AOOA-HIA-ADC
Ø60 × 2.0
AOOA-HJA-ADC
不锈钢
Ø25 × 1.0
AOOA-NAC-BBC
Ø32 × 1.5
AOOA-NBC-BBC
Ø38 × 1.2
AOOA-NCC-BDC
Ø50 × 1.2
AOOA-NFC-BDC
Ø60 × 1.5
AOOA-NIC-BDC
Ø60 × 2.0
AOOA-NJC-BDC
铝合金
Ø26.5 × 1.5
AOOA-AAC-ABC
Ø38 × 1.5
AOOA-ADC-ADC
Ø50.6 × 1.5
AOOA-AFC-ADC
Ø60 × 2.0
AOOA-AJC-ADC

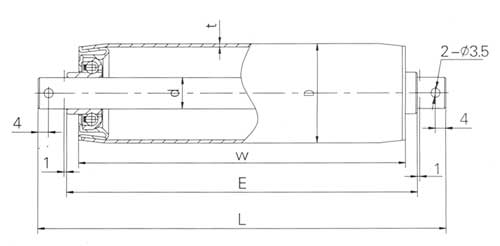

通轴销孔式
辊子外径 D
轴芯直径 d
25,32
8
E = W + 9    L = W + 31
38,42
12
E = W + 9    L = W + 31
50,60
12
E = W + 8    L = W + 30
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
管径及壁厚
轴芯直径 d
D × t
Ø8
Ø12
钢制镀锌
Ø25 × 1.0
AOOA-HAA-ABD
Ø32 × 1.5
AOOA-HBA-ABD
Ø38 × 1.2
AOOA-HCA-ADD
Ø42 × 1.5
AOOA-HEA-ADD
Ø50 × 1.2
AOOA-HFA-ADD
Ø57 × 1.5
AOOA-HHA-ADD
Ø60 × 1.5
AOOA-HIA-ADD
Ø60 × 2.0
AOOA-HJA-ADD
不锈钢
Ø25 × 1.0
AOOA-NAC-BBD
Ø32 × 1.5
AOOA-NBC-BBD
Ø38 × 1.2
AOOA-NCC-BDD
Ø50 × 1.2
AOOA-NFC-BDD
Ø60 × 1.5
AOOA-NIC-BDD
Ø60 × 2.0
AOOA-NJC-BDD
铝合金
Ø26.5 × 1.5
AOOA-AAC-ABD
Ø38 × 1.5
AOOA-ADC-ADD
Ø50.6 × 1.5
AOOA-AFC-ADD
Ø60 × 2.0
AOOA-AJC-ADD
