您所在的位置技术支持》减速电机篇》台湾城邦减速电机》 W..+CV..S(A) 蜗轮减速机配立式三(单)相齿轮减速机

返回上一页

适用机型：W../CV..S, W../CV..A

出力轴尺寸
出力轴			键槽			键
TYPE	Sh6	P	W	T	Q	SPEC'
60#	∮22	50	7	25	45	7745
70#	∮28	60	7	31.1	55	7755
80#	∮32	65	10	35	60	10860
100#	∮38	65	10	35	60	10860

单位(mm)

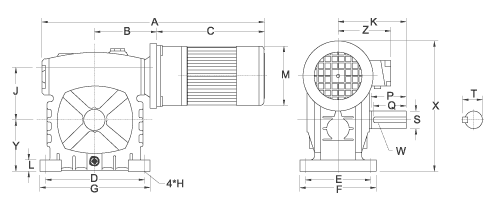

蜗轮机型	齿轮本体			A	A1	B	C	D	E	F	G	H	J	K	L	M	Y	Z	CAD文档
蜗轮机型	型号	功率	减速比	A	A1	B	C	D	E	F	G	H	J	K	L	M	Y	Z	CAD文档
60# - 1/30	1#-∮18	100W (1/8HP)	1/3-50	387	387	387	210	120	105	131	154	11	60	112	16	133	210	120
70# - 1/30	1#-∮18	100W (1/8HP)	1/3-50	421	421	421	210	150	115	152	190	15	70	130	20	133	240	150
	2#-∮22	200W (1/4HP)	1/3-10	478	478	478	267	150	115	152	190	15	70	130	20	133	240	150
			1/15-30	478	478	478	267	150	115	152	190	15	70	130	20	133	240	150
			1/40-90	478	478	478	267	150	115	152	190	15	70	130	20	133	240	150
		400W (1/2HP)	1/3-10	493	493	493	282	150	115	152	190	15	70	130	20	167	240	150
80# - 1/30	1#-∮18	100W (1/8HP)	1/3-50	443	443	443	210	180	135	172	220	15	80	143	20	131	270	180
	2#-∮22	200W (1/4HP)	1/3-10	500	500	500	267	180	135	172	220	15	80	143	20	133	270	180
			1/15-30	500	500	500	267	180	135	172	220	15	80	143	20	133	270	180
			1/40-90	500	500	500	267	180	135	172	220	15	80	143	20	133	270	180
		400W (1/2HP)	1/3-10	515	515	515	282	180	135	172	220	15	80	143	20	167	270	180
100# - 1/30	2#-∮22	200W (1/4HP)	1/3-10	553	553	553	267	220	155	194	272	15	100	171	25	133	340	220
			1/15-30	553	553	553	267	220	155	194	272	15	100	171	25	133	340	220
			1/40-90	553	553	553	267	220	155	194	272	15	100	171	25	133	340	220
		400W (1/2HP)	1/3-10	568	568	568	282	220	155	194	272	15	100	171	25	167	340	220
	3#-∮28	400W (1/2HP)	1/15-30	588	588	588	302	220	155	194	272	15	100	171	25	167	340	220
		400W (1/2HP)	1/40-60	588	588	588	302	220	155	194	272	15	100	171	25	167	340	220
		750W (1HP)	1/3-10	608	608	608	322	220	155	194	272	15	100	171	25	167	340	220
		750W (1HP)	1/15-25	608	608	608	322	220	155	194	272	15	100	171	25	167	340	220
