特征及应用 结构形式
CKS型双向楔块超越离合器,它一端轴孔接主动轴,另一端轴孔接从动轴,当外环不动,主动轴顺时针或逆时针转动时,从动轴也同步转动,而当从动轴受外力矩的作用时,顺时针和逆时针都不能转动。常与滚珠丝杠或其它部件配套,作为防止逆转机构,也可以单独使用,作为精确定位、传递力矩或切断力矩的传递。用于印刷机械包装机械超重运输机械各种非标设备和实验台的机械传动中。

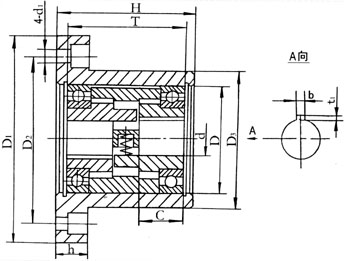

CKS型双向楔块超越离合器基本参数和主要尺寸


型号

安装尺寸

公称转矩
Tn

离合器

壳体

d

D

T

C

b1

t1

D1

D2

D3

H

h

d1

CKS70(42)x58-10

10

32

51

20

3

1.4

70

55

42

58

11

6.5

20

CKS75(45)x58-10

10

35

52

20

3

1.4

75

60

45

58

11

6.5

20

CKS75(45)x58-12

12

35

51

20

4

1.8

75

60

45

58

11

6.5

20

CKS75(45)X58-15

15

35

51

20

3

1.4

75

60

45

58

11

6.5

20

CKS95(57)X78-17

17

47

70

27

5

2.3

95

75

57

78

13

8.5

50

CKS105(62)X78-20

20

52

70

27

6

2.8

105

84

62

78

16

10.5

100

CKS115(74)X78-20

20

62

70

27

6

2.8

115

95

74

78

16

10.5

100

CKS115(74)X88-25

25

62

80

32

8

3.3

115

95

74

88

16

10.5

120

CKS132(88)X100-30

30

75

90

35

8

3.3

132

110

88

100

16

10.5

150

CKS145(94)X110-35

35

80

100

40

10

3.3

145

120

94

100

20

13

200

CKS155(102)X110-40

40

90

100

40

12

3.3

155

128

102

110

20

13

250

CKS160(108)X120-45

45

90

110

45

14

3.8

160

134

108

120

20

13

300

根据用户需要,可做其它类型的超越离合器。
