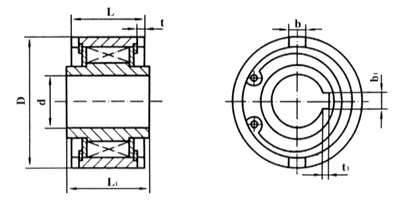

特征及应用 结构形式
CKD型超越离合器为无轴承支撑外环两端面带键槽的楔块式超越离合器。使用时需配轴承安装,以承受轴向与径向负载,径向尺寸与标准尺寸相同。内环与轴用键连接,外环两端面有止动槽用于固定外环与机架以传递转矩。适用于极限转速为800-1500r/min,常用于包装、印刷、食品、纺织、轻工等机械上。
CKD型楔块式超越离合器基本参数和主要尺寸
序号
型号
代号
公称转矩
T n
N.m
外环
内环
质量
m
kg
D(h7)
键槽
b×t
L1
d(h7)
键槽
b×t
L1
1
CKD12
CKD37×20-12
45
37
6×3.0
20
12
6×2.8
28
0.15
2
CKD15
CKD47×30-15
54
47
7×3.5
30
15
5×2.4
30
0.19
3
CKD17
CKD47×23-17
72
47
8×1.5
23
17
3×1.4
24
0.21
4
CKD20
CKD60×22-20
95
60
6×3.5
22
20
6×2.8
24
0.30
5
CKD25
CKD62×22-25
145
62
8×1.5
22
25
6×2.8
22
0.35
6
CKD30
CKD72×27-30
160
72
10×2.4
27
30
8×2.0
27
0.37
7
CKD35
CKD72×25-35
230
72
8×1.5
23
35
5×2.3
24
0.43
8
CKD40
CKD90×33-40
250
90
12×4.0
33
40
12×2.4
32
0.70
9
CKD45
CKD85×31-45
450
85
12×3.5
31
45
6×2.8
32
0.80
10
CKD50
CKD90×31-50
500
90
12×3.5
31
50
10×2.8
32
0.85
11
CKD60
CKD110×31-60
650
110
12×3.5
31
60
10×3.3
32
1.25
12
CKD70
CKD125×38-70
1200
125
12×3.5
38
70
12×3.3
39
1.90
13
CKD80
CKD140×38-80
1500
140
12×3.8
38
80
12×3.3
39
2.30
14
CKD90
CKD160×38-90
2000
160
12×3.5
38
90
12×3.3
39
3.10
◆CKD型相当UHF系列、德国STIEBER的ASNU系列
