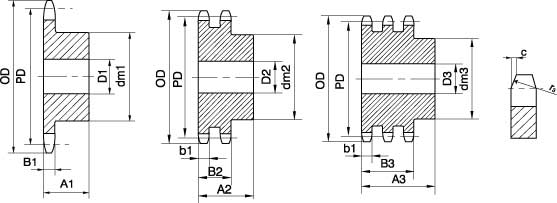

节距
38.10mm
滚子直径
25.40mm
齿牙半径r3
38mm
齿牙高C
4mm
齿牙宽度B1
24.1mm
齿牙宽度b1
23.6mm
齿牙宽度B2
72mm
齿牙宽度B3
120.3mm

型号
齿数
OD
PD
单排
双排
三排
dm1
D1
A1
dm2
D2
A2
dm3
D3
A3
24B-8B-T
8
113.00
99.55
58
20
45
58
25
95
58
25
140
24B-9B-T
9
125.00
111.40
70
20
45
70
25
95
70
25
140
24B-10B-T
10
137.00
123.29
80
20
45
80
25
95
80
25
140
24B-11B-T
11
149.00
135.21
90
25
50
90
25
100
90
30
150
24B-12B-T
12
161.00
147.22
102
25
50
102
25
100
102
30
150
24B-13B-T
13
173.00
159.18
114
25
50
114
25
100
114
30
150
24B-14B-T
14
185.00
171.22
128
25
50
128
25
100
128
30
150
24B-15B-T
15
197.00
183.26
132
25
50
132
25
100
132
30
150
24B-16B-T
16
209.00
195.30
136
25
55
136
30
100
136
30
150
24B-17B-T
17
221.00
207.34
136
25
55
136
30
100
136
30
150
24B-18B-T
18
233.00
219.42
136
25
55
160
30
100
160
30
150
24B-19B-T
19
245.50
231.49
136
25
55
160
30
100
160
30
150
24B-20B-T
20
257.50
243.57
136
25
55
160
30
100
160
30
150
24B-21B-T
21
270.50
255.65
150
30
60
160
30
100
160
40
150
24B-22B-T
22
282.50
267.73
150
30
60
160
30
100
160
40
150
24B-23B-T
23
294.50
279.80
150
30
60
160
30
100
160
40
150
24B-24B-T
24
307.00
291.88
150
30
60
160
30
100
160
40
150
24B-25B-T
25
319.00
304.00
150
30
60
160
30
100
160
40
150
24B-26B-T
26
331.00
316.08
150
30
60
160
30
100
160
40
150
24B-27B-T
27
343.00
328.19
150
30
60
160
30
100
160
40
150
24B-28B-T
28
355.00
340.27
150
30
60
160
30
100
160
40
150
24B-29B-T
29
367.50
352.38
150
30
60
160
30
100
24B-30B-T
30
379.50
364.50
150
30
60
160
30
100
160
40
150
24B-31B-T
31
391.50
376.62
150
30
60
160
40
100
24B-32B-T
32
403.50
388.69
150
30
60
160
40
100
160
40
150
24B-33B-T
33
415.50
400.81
150
30
60
160
40
100
24B-34B-T
34
428.00
412.83
150
30
60
160
40
100
24B-35B-T
35
440.00
425.04
150
30
60
160
40
100
160
40
150
24B-36B-T
36
452.00
437.16
150
30
60
160
40
100
24B-37B-T
37
464.00
449.27
150
30
60
160
40
100
24B-38B-T
38
476.50
461.39
150
30
60
160
40
100
160
40
150
24B-39B-T
39
488.50
473.50
24B-40B-T
40
501.50
485.62
150
30
60
160
40
100
160
40
150
24B-45B-T
45
562.00
546.20
168
30
99
180
40
133
200
40
153
24B-46B-T
46
574.00
558.82
168
30
99
180
40
133
200
24B-50B-T
50
622.50
606.78
168
30
99
180
40
133
200
40
153
24B-57B-T
57
707.50
691.63
168
30
99
180
40
133
200
40
153
24B-76B-T
76
939.00
921.98
178
40
118
200
40
133
220
40
155
24B-95B-T
95
1169.00
1152.33
178
40
118
200
40
133
220
400
155
