您所在的位置  技术支持 》 链轮篇 》12B-B(板式)

返回上一页

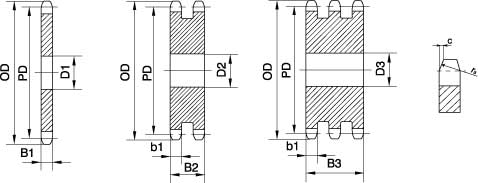

节距
19.05mm
滚子直径
12.07mm
齿牙半径r3
19mm
齿牙高C
2mm
齿牙宽度B1
11.1mm
齿牙宽度b1
10.8mm
齿牙宽度B2
30.3mm
齿牙宽度B3
49.8mm

型号
齿数
OD
PD
单排
双排
三排
D1
D2
D3
12B-8Z-B
8
58.00
49.78
10
12
12B-9Z-B
9
63.90
55.70
10
12
12B-10Z-B
10
69.80
61.64
10
12B-11Z-B
11
75.80
67.61
12
12
16
12B-12Z-B
12
81.80
73.50
14
14
16
12B-13Z-B
13
87.80
79.59
14
14
16
12B-14Z-B
14
93.80
85.61
14
16
16
12B-15Z-B
15
99.80
91.63
14
16
16
12B-16Z-B
16
105.80
97.65
14
16
20
12B-17Z-B
17
111.90
103.67
14
16
20
12B-18Z-B
18
117.90
109.71
14
16
20
12B-19Z-B
19
123.90
115.75
14
16
20
12B-20Z-B
20
130.00
121.78
14
16
20
12B-21Z-B
21
136.00
127.82
16
20
20
12B-22Z-B
22
142.00
133.86
16
20
20
12B-23Z-B
23
148.10
139.90
16
20
20
12B-24Z-B
24
154.10
145.94
16
20
20
12B-25Z-B
25
160.20
152.00
16
20
20
12B-26Z-B
26
166.20
158.04
16
20
20
12B-27Z-B
27
172.30
164.09
16
20
20
12B-28Z-B
28
178.30
170.13
16
20
20
12B-29Z-B
29
184.40
176.19
16
20
20
12B-30Z-B
30
190.40
182.25
16
20
20
12B-31Z-B
31
196.50
188.31
20
20
25
12B-32Z-B
32
202.50
194.35
20
20
25
12B-33Z-B
33
208.60
200.40
20
20
25
12B-34Z-B
34
214.60
206.46
20
20
25
12B-35Z-B
35
220.70
212.52
20
20
25
12B-36Z-B
36
226.80
218.58
20
25
25
12B-37Z-B
37
232.80
224.64
20
25
25
12B-38Z-B
38
238.90
230.69
20
25
25
12B-39Z-B
39
244.90
236.75
20
25
25
12B-40Z-B
40
251.00
242.81
20
25
25
12B-41Z-B
41
258.90
248.87
25
25
12B-42Z-B
42
265.00
254.93
25
25
25
12B-43Z-B
43
271.10
260.98
25
25
25
型号
齿数
OD
PD
单排
双排
三排
D1
D2
D3
12B-44Z-B
44
277.10
267.03
25
25
25
12B-45Z-B
45
283.20
273.10
25
25
25
12B-46Z-B
46
289.20
279.16
25
25
12B-47Z-B
47
295.30
285.21
25
25
25
12B-48Z-B
48
301.40
291.27
25
25
25
12B-49Z-B
49
307.40
297.33
25
12B-50Z-B
50
313.50
303.39
25
25
25
12B-51Z-B
51
319.50
309.45
25
12B-52Z-B
52
325.60
315.50
25
25
25
12B-53Z-B
53
331.60
321.56
25
12B-54Z-B
54
337.70
327.64
25
25
25
12B-55Z-B
55
343.80
333.70
25
25
25
12B-56Z-B
56
349.80
339.75
25
25
12B-57Z-B
57
355.90
345.81
25
25
30
12B-58Z-B
58
362.00
351.87
25
25
12B-59Z-B
59
368.00
357.93
12B-60Z-B
60
374.10
363.99
25
25
30
12B-62Z-B
62
386.20
376.12
25
12B-64Z-B
64
398.30
388.24
25
30
12B-65Z-B
65
404.40
394.29
25
30
30
12B-66Z-B
66
410.10
400.35
12B-68Z-B
68
422.60
412.49
30
12B-70Z-B
70
434.70
424.61
30
30
30
12B-72Z-B
72
446.80
436.74
30
30
30
12B-75Z-B
75
465.00
454.91
30
30
12B-76Z-B
76
471.10
460.99
30
30
30
12B-78Z-B
78
483.20
473.10
30
12B-80Z-B
80
495.30
485.22
30
30
30
12B-85Z-B
85
525.60
515.55
30
30
30
12B-90Z-B
90
555.90
545.86
30
30
30
12B-95Z-B
95
586.20
576.17
30
30
30
12B-100Z-B
100
616.60
606.47
30
30
30
12B-110Z-B
110
677.20
667.11
30
12B-114Z-B
114
701.40
691.36
30
30
30
12B-120Z-B
120
737.80
727.74
30
30
12B-125Z-B
125
768.10
758.05
30
30
30
