您所在的位置技术支持》链轮篇》06B-TS 直孔成品孔(键槽)链轮

返回上一页

节距	9.525mm
滚子直径	6.35mm

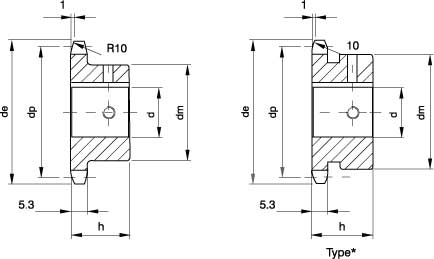

型号	齿数	内径 d	dm	de	dp	h
06B-10Z-TS	10	10^	24*	34.5	30.82	20
		11*	24*
		12	26*
		14	29*
06B-11Z-TS	11	10^	24*	37.5	33.8	25
		12	26*
		14	29*
		15	30*
		16	31*
06B-12Z-TS	12	10^	25	40.5	36.8	25
		12	26*
		14	29*
		15	30*
		16	31*
06B-13Z-TS	13	10^	28	43.5	39.8	25
		12	28
		14	28
		15	28
		16	31*
		18	34*
06B-14Z-TS	14	10^	31	46.5	42.8	25
		12	31
		14	31
		15	31
		16	31
		18	31
		19	35*
06B-15Z-TS	15	12	34	49.5	45.81	25
		14	34
		15	34
		16	34
		18	34
		19	34
		20	34
		22	42*
		24	42*
		25	42*
06B-16Z-TS	16	12	37	52.5	48.82	28
		14	37
		15	37
		16	37
		18	37
		19	37
		20	37
		22	37
		24	42*
		25	42*

型号	齿数	内径 d	dm	de	dp	h
06B-17Z-TS	17	12	40	55.5	51.83	28
		14	40
		15	40
		16	40
		18	40
		19	40
		20	40
		22	40
		24	46*
		25	46*
06B-18Z-TS	18	12	40	58.6	54.85	28
		14	40
		15	43
		16	43
		18	43
		19	43
		20	43
		22	43
		24	43
		25	43
06B-19Z-TS	19	12	40	61.6	57.87	28
		14	40
		15	45
		16	45
		18	45
		19	45
		20	45
		22	45
		24	45
		25	45
06B-20Z-TS	20	12	40	64.6	60.89	28
		14	40
		15	46
		16	46
		18	46
		19	46
		20	46
		22	46
		24	46
		25	46
06B-21Z-TS	21	15	48	67.6	63.91	28
		16	48
		18	48
		19	48
		20	48
		22	48
		24	48
		25	48

型号	齿数	内径 d	dm	de	dp	h
06B-22Z-TS	22	15	50	70.6	66.93	28
		16	50
		18	50
		19	50
		20	50
		22	50
		24	50
		25	50
06B-23Z-TS	23	15	52	73.7	69.95	28
		16	52
		18	52
		19	52
		20	52
		22	52
		24	52
		25	52
06B-24Z-TS	24	16	50	76.7	72.97	28
		18	50
		19	54
		20	54
		22	54
		24	54
		25	54
		28	54
		30	54
06B-25Z-TS	25	16	50	79.7	76	28
		18	50
		19	50
		20	57
		22	57
		24	57
		25	57
		28	57
		30	57
06B-30Z-TS	30	20	60	94.8	91.12	30
		22	60
		24	60
		25	60
		28	60
		30	60
